坡口机总体性能与技术参数
时间: 2021-07-04 11:05 浏览次数:
1. 管道高效端面坡口机具备高精度、高刚度、高效率、高自动化程度、高可靠性和具备连续长久使用之后的精度保持性。该坡口机能实现管子端面的径向或轴向机械快速、精确化坡口,
1. 管道高效端面坡口机具备高精度、高刚度、高效率、高自动化程度、高可靠性和具备连续长久使用之后的精度保持性。该坡口机能实现管子端面的径向或轴向机械快速、精确化坡口,大大的提高管道坡口加工的工作效率,提高管道坡口精度。上海前山管道技术有限公司是中国国内管道预制领域的领军企业,管道高效端面坡口机作为前山管道的主打产品,从2006年推出以来,已经在石油、石化、化工、电力、船舶、海工等领域有着广泛的应用,并远销国内外,至今坡口机累计销售1500余台套
2. 适用环境:
1) 相对湿度   ≤90%
2) 电源电压:380V±10%(配电系统采用TN-S制接地方式)
3) 电源频率:50HZ±1HZ
4) 工作时间:251天/年 、22.5小时/天
3. 适用范围:
1) 适用管径:DN100-600(φ114-630)(配置特制夹具可满足DN50管子坡口)
2) 适用壁厚:3-90mm
3) 坡口型式:U、X、V、双V型、I型
4) 适用材质:碳素钢管、合金钢管、不锈钢管、复合钢管
主体设备性能特点与技术参数
4. 管道高效端面坡口机具备高刚度、高效率、高自动化程度、高可靠性,电动夹紧固定。坡口机由机身,动力头,仿型切削机构,电动升降机构,液压机构,径向进刀机构,轴向进刀机构,电气控制部分等组成; 机身由钢板焊接,结构坚固。
5. 适用环境:
1) 相对湿度   ≤90%
2) 电源电压:380V±10%(配电系统采用TN-S制接地方式)
3) 电源频率:50HZ±1HZ
4) 工作时间:251天/年 、22.5小时/天
6. 设备型号及适用范围:
1) 设备名称:管道高效端面坡口机(上下同步夹紧)
2) 设备型号:EPEBM-24Dc
3) 适用管径: DN100-600(配置特制夹具可满足DN50管子坡口)
4) 适用壁厚:3-90mm
5) 坡口型式:U、X、V、双V型、I型
6) 适用材质:碳素钢、合金钢、不锈钢、低温钢等
7. 技术参数:
1) 调速方式:无级变频调速
2) 刀架角度:0-35度可调
3) 加工后圆度要求:对接间隙组对错边≤2mm
4) 进刀方式:径向电动进刀、轴向电动进刀
5) 退刀方式:径向电动退刀、轴向电动退刀
6) 冷却方式:风冷(不需水冷)
7) 排屑方式:内置排屑槽向外排屑
8) 加工精度:0/+2.5° 长度±1mm
9) 驱动方式:采用电机驱动
10) 夹紧系统:电动液压马达丝杆带动“V”型夹钳对中夹紧,
电动/手动调节,不会损伤管材表面
11) 轴向位移:150MM(主轴),300 MM(机头)
12) 横向位移:±100MM
13) 升降方式:主机固定,物流电动升降
14) 设备安装:可实现无基础安装
15) 环境温度:-10-45摄氏度 相对湿度95%
16) 安全:刀盘及机体配置简易安全防护罩,安全限位及急停开关

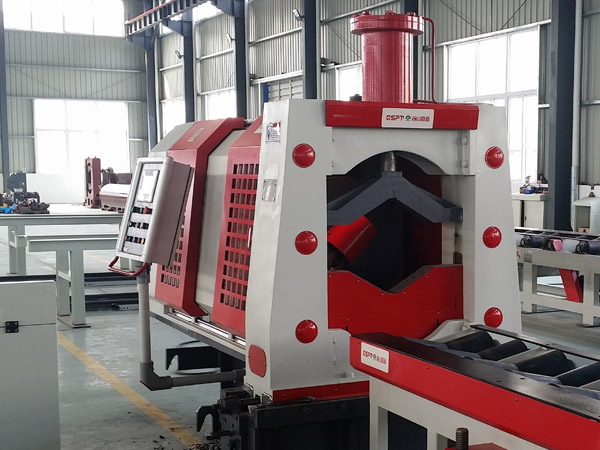

坡口机总体性能与技术参数(图1)
